Lathe Swiss mempunyai kepala yang bergerak. Dalam proses machining Swiss, chuck bahan tetap membolehkan semak untuk slaid di sepanjang kepala di belakang panduan, dan alat memotong boleh dikendalikan berhampiran semak panduan. Tidak kira berapa lama workpiece, konfigurasi ini boleh menghalang deflasi dan mencapai toleransi yang diperlukan.

Walaupun lathes gaya Swiss moden mempunyai kawalan 5 paksi atau lebih paksi, dan boleh melakukan pelbagai operasi dalam satu kitaran machining. Swiss automatik mependekkan masa kitaran, terutamanya untuk bahagian yang kompleks. Dalam giliran konvensional, kita biasanya menggunakan air sebagai cecair sejuk, manakala di Switzerland, kita menggunakan minyak.

Berbanding dengan lathes tradisional, pengaturcaraan offset lathes Swiss adalah sebaliknya. Untuk mengubah panjang yang lebih panjang atau menggerudi lubang yang lebih dalam, paksi Z alat mesin Swiss memerlukan ofset "positif", manakala lathes tradisional memerlukan ofset "negatif".

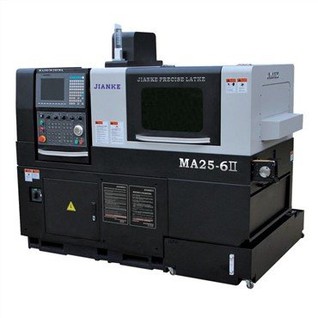

Penampilan dan struktur mesin

Penampilan	Bingkai Alat

Parameter

Butiran		MR32-5II
Kera	Saiz bahan mm	Φ2mm-Φ32mm
	Sub spindle max pemprosesan diameter	Φ32mm
	Panjang pemprosesan maksimum pada satu masa	250mm
	Diameter penggerudian maksimum spindle utama	Φ13mm
	Tulang belakang utama mengetik diameter	M10
	Sub spindle max penggerudian diameter	Φ8mm
	Sub spindle mengetik diameter	M8
	Alat reput sisi maksimum penggerudian diameter	Φ8mm
	Alat reput sisi maksimum mengetik diameter	M6
Spindle	Kelajuan tulang belakang utama	10~6000rpm/min
	Kelajuan tulang belakang sub	10~6000rpm/min
	Utama dan sub putaran C paksi perlombongan pengindeksan	0.001°
	Diameter tulang belakang utama	Φ32mm
	Z paksi jarak traval	380mm
	Z2 paksi jarak traval	270mm
	Toleransi lari berpusing	≤0.004mm
	Ketepatan X/Y/Z berulang	≤0.002mm
	Ketepatan kedudukan X/Y/Z	≤0.003mm
Sistem	Jenis sistem	Taiwan SYNTEC 200TA
	Paksi terkawal	5
	Unit seting min	0.001mm
	Kelajuan pemakanan yang cepat	24m / min
	LCD	Skrin warna
Alat	Alat utama spindle O.D.	6 keping (16mmX16mm)
	Alat reput kilang sisi	2 keping pasang dan masukkan jenis ER16 3 alatan fungsi berbilang pasang dan masukkan alatan
	Alat tetap hujung tulang belakang utama	3 keping ×ER16+ 1 ER20
	Sub spindle akhir muka tetap alat	4 keping ×ER16
Motor	Kuasa tulang belakang utama	5.5KW
	Kuasa tulang belakang	5.5KW
	Kereta Servo diberi kuasa	0.75KW
	Alat reput kilang sisi diberi kuasa	0.75KW
	Kuasa pam penyejukan	0.22KW
	Kuasa pam pelincir	540
-	Kapasiti kuasa	20kw
	Ketinggian tulang belakang utama	1060
	Saiz mesin(LWH)	2650X1400X1980
	Udara preesure	Di atas 0r sama dengan 0.4MPa
	N.W.	3200kg

Jenama aksesori utama dan tempat asal

Nama	Asal dan Jenama
Sistem Operasi	Taiwan SYNTEC
Tulang belakang dan pemacu	Pemandu spindle elektrik penyejukan minyak/Syntec
Galas	NSK Jepun
Kereta api panduan	THK Jepun
Skru panduan	THK Jepun
Servo Motor	SYNTEC
Pemandu kenderaan	SYNTEC
Komponen elektrik	Jerman Schneider
Sistem Pelincir	Jepun Herg
Penyampai	Jepun Omron
Suis lejang	Jepun Omron
Injap magnetik	Taiwan Airtag

Parameter mesin

Double spindle swiss CNC lathe MA25-5II

Sistem	Taiwan Syntec	Syntec220TB
	Saluran kawalan	Saluran berganda
	Unit seting minimum	0.001mm
	Kelajuan bergerak terpantas	24 m/ min
Keupayaan machining	Max pemprosesan dia.	25 mm
	Panjang pemakanan bahan max pada satu masa	Dengan bebubur pemandu	195mm
		Tanpa bebir pemandu	1:2.5D(Diameter:panjang)
	Main spindle max penggerudian dia.	SpindleAxial utama	Φ10mm
	Main spindle max mengetik dia.	SpindleAxial utama	M10
	Kedalaman penggerudian maksimum tulang belakang utama	SpindleAxial utama	45mm
	Rotary kepala max penggerudian dia.	Jejari	Φ10mm
	Rotary kepala maksimum mengetuk dia.	Jejari	M8
	Sub spindle max penggerudian dia.	Paksi Sub putar	Φ10mm
	Sub spindle max mengetik dia.	Paksi Sub putar	M8
Alat	Susunan alat	Alat baris atas
	Alat pusing tulang belakang utama	6 keping	1 16X16mm+5 12X12mm
	Kepala reput bahagian tulang belakang utama	4 keping	2 ER11+2 ER16
	Pemegang alat tetap muka spindle utama	4 keping	ER11/ER16
	Sub spindle akhiri pemegang alat tetap muka	4 keping	ER11/ER16
Tulang belakang utama	Jenis tulang belakang utama/sub	Tulang belakang utama penyejukan minyak terbina dalam
	Kelajuan main/sub spindle	8000rpm / min
	Pengindeksan tulang belakang utama/sub	0.001°
	Main/Sub spindle throughwhole dia	26mm
	Ketinggian pusat tulang belakang utama/sub	1018.5mm
Kuasa motor	Kuasa tulang belakang utama	2.5kw/3.7kw
	Kuasa tulang belakang	2.5kw/3.7kw
	Kuasa motor kepala reput sisi	0.75kw
	Kelajuan kepala reput sisi	6000rpm / min
	Mengalihkan nombor paksi	5 paksi	X1, Y1, Z1, X2, Z2
	Menggerakkan paksi kuasa motor	0.75kw
Lain	peranti penerima bahagian	Bahagian pendek	tali pinggang penghantar
		Bahagian panjang	Tolak belakang sub
	Bekalan kuasa	15kw
	Tekanan udara	Di atas 0.4MPa
	Jumlah tangki minyak	250L
	Saiz Lathe	2.4m×1.4m×1.7m
	Berat badan lathe	3050KG

Konfigurasi mesin

Nama	Jenama	Kawasan pembekal
Sistem Operasi	SYNTEC	China Taiwan
Spindle dan Pemandu	Pemandu spindle elektrik penyejukan minyak/Syntec	China Taiwan
Galas	NSK	Jepun
Kereta api panduan	ThK/Rexroth	Jepun/Jerman
Skru bola	THK	Jepun
Motor Servo	SYNTEC	China Taiwan
Pemandu kenderaan	SYNTEC	China Taiwan
Komponen elektrik	schneider	Jerman
Sistem Pelincir	Herg	Jepun
Penyampai	Omron	Jepun
Hadkan suis	Omron	Jepun
Injap elektromagnet	Airtag	China Taiwan

Aksesori pilihan

Item Opsyen	Jenama yang disyorkan
Semak pemandu reput	Nanjing Jianke
Suapan bar automatik	Suzhou IEMCA
benting perlanggaran/pemandu	Sichuan H&B
Penghantar cip automatik	Suzhou(LNS)
pengumpul kabus minyak	Fujian Haosheng
Pam tekanan tinggi	Kunshan jingyue precision
Tamatkan kepala reput muka	Nanjing Jianke
Plu dan selit alat (asas reput)	Songjia China Taiwan
