MR32-5Ⅱ Mesin Larik CNC Swiss 5 Axis Double Spindle
video
MR32-5Ⅱ Mesin Larik CNC Swiss 5 Axis Double Spindle

MR32-5Ⅱ Mesin Larik CNC Swiss 5 Axis Double Spindle

MR32-5Ⅱ ialah mesin pelarik Swiss Swiss berketepatan tinggi berketepatan tinggi, yang mempunyai keupayaan memusing dan mengisar. Ia adalah peralatan pemprosesan berketepatan tinggi, luas dan praktikal. Alat mesin jenis ini sesuai untuk bahagian "slender shaft" dengan panjang dan diameter yang agak besar. Tugas pemesinan volum tinggi, pelbagai variasi dan ketepatan tinggi bahagian "kecil" dan "tidak normal". Digunakan secara meluas dalam pelbagai bahagian aci berketepatan tinggi, berbilang kelompok, berbentuk kompleks dalam perubatan, penerbangan, aeroangkasa, tentera, kereta, motosikal, komunikasi, penyejukan, optik, peralatan rumah, mikroelektronik, elektronik, jam tangan, telefon bimbit dan industri lain Dan pemesinan kompleks ketepatan dan bahagian kecil.
Hantar pertanyaan
pengenalan produk

ENCIK32-5 ⅡReka bentuk terperinci mesin pelarik CNC Swiss

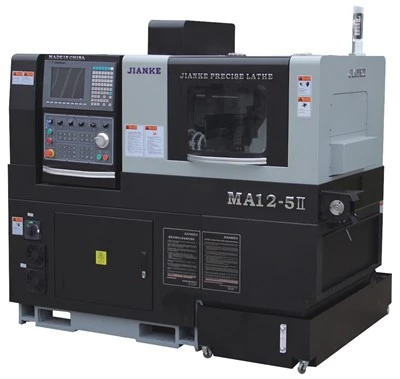

A,Apenampilan

product-1-1

Gambar rajah struktur tiang alatan mekanikal

product-697-642product-882-661













拔插模块化

product-1-1

1,Penerangan

ciri-ciri:

1. Galas NSK yang diimport dan skru rel linear THK diterima pakai, yang mencapai kemajuan tinggi dan hayat perkhidmatan yang panjang

2. Pilihan bebas tiada sesendal panduan atau sesendal panduan tetap, menjimatkan bahan dan hasil yang tinggi. Pilih semak panduan pengagihan kuasa dan semak panduan rangkaian untuk faedah yang lebih baik.

3. Spindle utama dan tambahan ialah gelendong elektrik yang disejukkan minyak, yang tidak mempunyai penyejukan sudut mati pada kelajuan tinggi, dan mempunyai pelesapan haba yang lebih seragam dan prestasi yang lebih kuat daripada gelendong elektrik yang disejukkan udara biasa.

4. Mesin ini mengamalkan operasi mutlak, tidak perlu kembali ke titik asal hidup dan mati, menjimatkan masa dan buruh dan buruh.

5. Reka bentuk barisan pisau fleksibel, pemilihan percuma.

6. Pemegang alat membosankan pilihan dan mesin bersepadu kepala kuasa boleh tukar untuk aci sekunder boleh direalisasikan dengan mudah

7. Bekalan kuasa tanpa gangguan selama 24 jam, kecekapan tinggi dan penjimatan buruh

Brief Pengenalan:MRseries ialah mesin pelarik Swiss Swiss berketepatan tinggi berketepatan tinggi, yang mempunyai keupayaan memusing dan mengisar. Ia adalah peralatan pemprosesan berketepatan tinggi, luas dan praktikal. Alat mesin jenis ini sesuai untuk bahagian "slender shaft" dengan panjang dan diameter yang agak besar. Tugas pemesinan volum tinggi, pelbagai variasi dan ketepatan tinggi bahagian "kecil" dan "tidak normal". Digunakan secara meluas dalam pelbagai bahagian aci berketepatan tinggi, berbilang kelompok, berbentuk kompleks dalam perubatan, penerbangan, aeroangkasa, tentera, kereta, motosikal, komunikasi, penyejukan, optik, peralatan rumah, mikroelektronik, elektronik, jam tangan, telefon bimbit dan industri lain Dan pemesinan kompleks ketepatan dan bahagian kecil.

Functions:MR32-5 Pelarik jenis CNC Swiss dilengkapi dengan sistem paksi belakang (iaitu, gelendong balas). Aci utama dan aci kaunter boleh diputar secara serentak, yang menyelesaikan pemprosesan bahagian belakang bahagian dan meningkatkan lagi kecekapan pemprosesan. Peralatan ini secara automatik boleh melengkapkan bulatan luar, penggerudian hadapan, penorehan hadapan, penggerudian hadapan, benang, alur, penggerudian mendatar, pengilangan dan pengilangan slot bahagian aci seperti keluli karbon, keluli tahan karat dan tembaga. , Menoreh jejari, memotong, memusing belakang, menggerudi belakang, membosankan belakang, mengetuk belakang dan pemesinan ketepatan lain.





2,TParameter eknikal

Pelarik CNC Swiss dua gelendong MR32-5II

Sistem

Taiwan SYNTEC

Syntec210TB-A

Saluran kawalan

Saluran berganda

Unit tetapan minimum

0.001mm

Pemesinan

Diameter pemprosesan maksimum

32 mm

Panjang pemprosesan maksimum pada satu masa

Dengan semak pemandu

260mm

Tanpa semak pemandu

1:2.5D（Dia:Lenth）

Penggerudian maks gelendong utama Dia

paksi gelendong utama

ER20

Φ13mm

ER16

Φ10mm

ER11

Φ7mm

Ketukan maks gelendong utama Dia

paksi gelendong utama

ER20

M12

ER16

M8

ER11

M6

Penggerudian maks kepala kuasa Dia

Jejari

Φ10mm

Kepala kuasa maks mengetik Dia

Jejari

M8

Penggerudian maks sub gelendong Dia

Paksi sub gelendong

Φ10mm

Sub gelendong maks mengetik Dia

Paksi sub gelendong

M8

alat

Susunan tempat duduk alatan

Tempat duduk alatan terbalik

Alat memusing gelendong utama

6 keping

6 keping 16X16mm

Kepala kuasa roatry bahagian gelendong utama

5 keping

5 keping ER16

Tempat duduk alat tetap muka hujung gelendong utama

4 keping

3 keping ER11/ER16+1 keping ER20

Tempat duduk alat tetap muka hujung sub gelendong

4 keping

ER11/ER16

Utama

gelendong

Jenis gelendong utama/sub

Spindle elektrik yang disejukkan minyak terbina dalam

Kelajuan gelendong utama/sub

8000rpm/min

Indeks gelendong utama/sub

0.001 darjah

Lubang gelendong utama/sub Dia

34mm

Ketinggian tengah gelendong utama/sub

1060mm

Motor

kuasa

Kuasa Spindle Utama (dinilai/maksimum)

3.5kw/6.0kw

Kuasa Sub Spindle (dinilai/maksimum)

3.5kw/6.0kw

Kuasa motor kepala berputar sisi

1.7kw

Kelajuan kepala berputar sisi

5000rpm/min

Bilangan paksi bergerak

5 paksi

X1,Y1,Z1,X2,Z2

Kelajuan penyusuan yang cepat

24m/min

Kuasa motor paksi bergerak

0.75kw

Lain-lain

Bahagian menerima peranti

Bar pendek

Bahagian penghantar mengumpul bahagian

Bar panjang

Bahagian belakang sub gelendong mengumpul bahagian

Kapasiti kuasa

20kw

Tekanan udara

Di atas 0.4MPa

Memotong kapasiti tangki minyak

286L

Saiz mesin (L*W*H)

2.47m×1.6m×2.0m

Berat Pelarik

3880KG



3,Saksesori tandard

No.

Name

Qty

Note

1

Penutup pelindung

1



2

Papan tanda

1

Pelbagai tanda amaran, papan nama mesin

3

gelendong utama

2

Spindle elektrik penyejuk minyak

4

Memusing kerusi baris alat

1

Tempat duduk alatan terbalik

5

Pemegang alat kuasa sisi

1



6

Tempat duduk penggerudian muka hujung gelendong utama

1



7

Tempat duduk penggerudian muka hujung sub gelendong

1



8

Semak panduan berputar hidup

1



9

Sistem pneumatik

1

TANDA AIR Taiwan

10

sistem penyejuk

1

pam YUNHAI

11

Sistem pelinciran

1

Jepun HERG

12

Sistem elektrikal

1

Schneider

13

Peranti menerima bahan

1

Peranti penerima bahan / Peranti bantuan bahan panjang

14

Pencahayaan pelarik

1

DC24V

15

Lampu amaran tiga warna

1



16

Kotak alat khas

1

Alat khas disertakan



4,Jenama aksesori utama dan tempat asal

Nama

Asal dan Jenama

Sistem operasi

Taiwan SYNTEC

Spindle dan Pemandu

Spindle elektrik penyejuk minyak

galas

NSK Jepun

Rel panduan

Jepun THK/Taiwan Hiwin/Taiwan PMI

Skru pemandu

Jepun THK/Taiwan Hiwin/Taiwan PMI

Motor Servo

Taiwan SYNTEC

Pemandu motor

Taiwan SYNTEC

Komponen elektrik

Jerman Schneider

Sistem pelincir

Jepun Herg

Relay

Jepun Omron

Suis lejang

Jepun Omron

Injap magnetik

Airtag Taiwan



5,Csistem ontroller

Taiwan SYNTEC

Kawalan paksi, pautan paksi

Penukaran Bahasa Inggeris/Metrik

Pampasan ralat padang

Operasi automatik, operasi MDI, suapan JOG

Larian kering, blok tunggal, langkau blok, hentian terpilih

G00 kedudukan pantas

Interpolasi linear dan bulat（G01,G02,G03）

Jeda boleh atur cara（G04）

Override kadar suapan berterusan, override kadar suapan JOG

Kawalan kelajuan talian berterusan

Pengaturcaraan perpuluhan

Pengaturcaraan nilai mutlak/nilai tambahan

Kitaran dalam tin

Pampasan alatan

Paparan Status

Paparan diagnostik kendiri

Paparan maklumat penggera dan operasi

Paparan bahasa Cina/Inggeris

Paparan LCD berwarna 8.4 inci



* Mengikut faktor seperti peningkatan/kemas kini/pengoptimuman peralatan, beberapa parameter dan kandungan di atas mungkin berbeza, Tertakluk kepada kontrak sebenar

Pelarik CNC Swiss dua gelendong MR32-5II

Sistem

Taiwan SYNTEC

Syntec210TB-A

Saluran kawalan

Saluran berganda

Unit tetapan minimum

0.001mm

Pemesinan

Diameter pemprosesan maksimum

32 mm

Panjang pemprosesan maksimum pada satu masa

Dengan semak pemandu

260mm

Tanpa semak pemandu

1:2.5D（Dia:Lenth）

Penggerudian maks gelendong utama Dia

paksi gelendong utama

ER20

Φ13mm

ER16

Φ10mm

ER11

Φ7mm

Ketukan maks gelendong utama Dia

paksi gelendong utama

ER20

M12

ER16

M8

ER11

M6

Penggerudian maks kepala kuasa Dia

Jejari

Φ10mm

Kepala kuasa maks mengetik Dia

Jejari

M8

Penggerudian maks sub gelendong Dia

Paksi sub gelendong

Φ10mm

Sub gelendong maks mengetik Dia

Paksi sub gelendong

M8

alat

Susunan tempat duduk alatan

Tempat duduk alatan terbalik

Alat memusing gelendong utama

6 keping

6 keping 16X16mm

Kepala kuasa roatry bahagian gelendong utama

5 keping

5 keping ER16

Tempat duduk alat tetap muka hujung gelendong utama

4 keping

3 keping ER11/ER16+1 keping ER20

Tempat duduk alat tetap muka hujung sub gelendong

4 keping

ER11/ER16

Utama

gelendong

Jenis gelendong utama/sub

Spindle elektrik yang disejukkan minyak terbina dalam

Kelajuan gelendong utama/sub

8000rpm/min

Indeks gelendong utama/sub

0.001 darjah

Lubang gelendong utama/sub Dia

34mm

Ketinggian tengah gelendong utama/sub

1060mm

Motor

kuasa

Kuasa Spindle Utama (dinilai/maksimum)

3.5kw/6.0kw

Kuasa Sub Spindle (dinilai/maksimum)

3.5kw/6.0kw

Kuasa motor kepala berputar sisi

1.7kw

Kelajuan kepala berputar sisi

5000rpm/min

Bilangan paksi bergerak

5 paksi

X1,Y1,Z1,X2,Z2

Kelajuan penyusuan yang cepat

24m/min

Kuasa motor paksi bergerak

0.75kw

Lain-lain

Bahagian menerima peranti

Bar pendek

Bahagian penghantar mengumpul bahagian

Bar panjang

Bahagian belakang sub gelendong mengumpul bahagian

Kapasiti kuasa

20kw

Tekanan udara

Di atas 0.4MPa

Memotong kapasiti tangki minyak

286L

Saiz mesin (L*W*H)

2.47m×1.6m×2.0m

Berat Pelarik

3880KG
